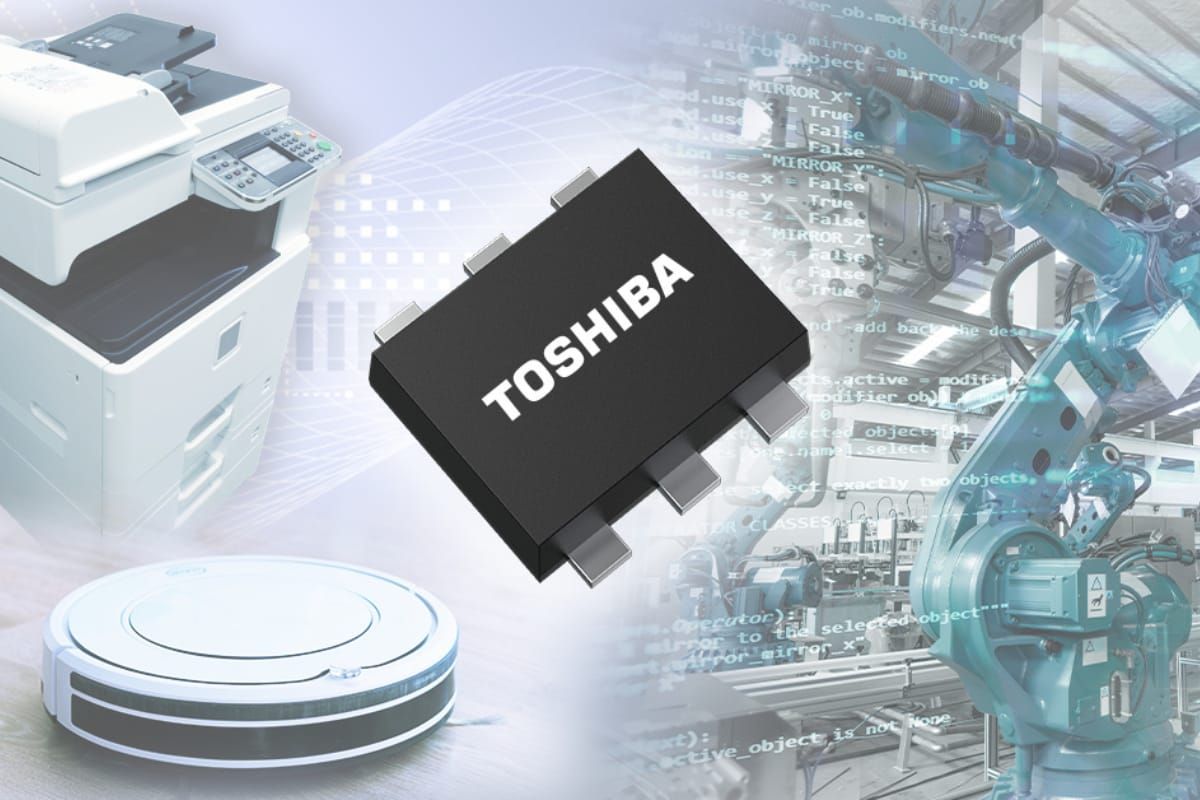

Kawasaki, Jepang – Toshiba Electronic Devices & Storage Corporation (Toshiba) telah menambahkan produk seri "TCKE6" 40V ke dalam jajaran eFuse IC (integrated circuit sekering elektronik) mereka yang mendukung berbagai fungsi yang diperlukan untuk perlindungan rangkaian jalur daya. Kelima produk baru tersebut adalah TCKE601RA, TCKE601RL, TCKE602RM, TCKE603RA, dan TCKE603RL. Pengiriman produk sudah dimulai hari ini.
Produk baru seri TCKE6 ini menawarkan perlindungan hubung singkat (short-circuit) seperti sekering fisik standar, namun juga menggabungkan fitur pembatas arus (current limiting) dan perlindungan tegangan lebih (overvoltage) – kemampuan yang tidak dapat disediakan oleh sekering fisik biasa[1]. Fitur-fitur ini membantu mencegah arus atau tegangan berlebihan mencapai IC berikutnya jika terjadi gangguan di suatu titik dalam rangkaian. eFuse IC ini juga dilengkapi fungsi proteksi termal bawaan yang langsung mematikan perangkat saat panas tidak normal atau hubung singkat tak terduga terjadi, sehingga melindungi rangkaian di belakangnya. Keuntungan tambahan dari eFuse IC adalah penyederhanaan desain rangkaian. Dengan mengintegrasikan beberapa fungsi perlindungan dalam satu perangkat, kebutuhan akan komponen terpisah berkurang, memungkinkan desain yang lebih kompak dan efisien dengan bagian yang lebih sedikit.
Produk seri TCKE6 memiliki rating 40V dan mendukung rentang tegangan input yang lebar, dari 4.4V hingga 30V, membuatnya cocok untuk aplikasi manajemen daya seperti sistem 5V, 9V, 12V, dan 24V. Tahanan-hidup (on-resistance) yang rendah, yaitu 52mΩ (typ.), mengurangi disipasi daya selama operasi dan meningkatkan efisiensi. Perangkat ini dikemas dalam paket TSOP6F yang kecil (2.9mm×2.8mm (typ.)), membantu mengurangi ukuran papan sirkuit. eFuse IC ini cocok untuk berbagai aplikasi, termasuk peralatan industri dan konsumen.
Seri TCKE6 mencakup produk yang dilengkapi fungsi FLAG untuk mendeteksi dan melaporkan kondisi tidak normal, serta produk dengan fungsi EN (enable) untuk mengontrol operasi eFuse IC. Setiap tipe fungsi tersedia dalam dua jenis operasi pemulihan: auto-retry (eFuse IC pulih otomatis) dan latched (pemulihan via sinyal eksternal). Selain itu, salah satu produk tidak memiliki fungsi FLAG atau EN, tetapi memungkinkan penggantian mode antara auto-retry dan latched via sinyal eksternal. Fleksibilitas ini memungkinkan pengguna memilih produk yang paling sesuai dengan kebutuhan sistem dan ukuran peralatan mereka.
Toshiba akan terus mengembangkan produk eFuse IC yang memenuhi kebutuhan beragam peralatan dan memperluas jajaran produknya.
Catatan:
[1] Sekering tabung kaca, sekering arus chip, dll.
Aplikasi
- Peralatan Industri: robot industri, programmable logic controllers, printer multifungsi, dll.
- Peralatan Konsumen: pembersih robot (robotic cleaners), dll.
Fitur Utama
- Tegangan input maksimum: VIN (maks.) = 40V
- Tahanan-hidup rendah: RON = 52mΩ (typ.) (IOUT=1A)
- Waktu respons hubung singkat keluaran: tSHORT = 1μs (typ.)
- Konfigurasi fungsi sederhana: Proteksi arus lebih, proteksi panas lebih, proteksi hubung singkat, dan kontrol slew rate
- Paket kecil dan tipis: TSOP6F (2.9mm×2.8mm(typ.), t=0.8mm (typ.))
Spesifikasi Utama
(Kecuali ditentukan lain, Ta = -40 hingga 125°C, VIN=24V)
| Nomor Part | TCKE601RA | TCKE601RL | TCKE602RM | TCKE603RA | TCKE603RL |
|———————|———–|———–|———–|———–|———–|
| Tipe Operasi Pemulihan | Auto-retry | Latched | Dapat Dipilih | Auto-retry | Latched |
| Fungsi | FLAG | FLAG | MODE | EN | EN |
| Rating Maksimum Absolut (Tegangan Input VIN) | -0.3 hingga 40 V | | | | |
| Rentang Operasi (Tegangan Input VIN) | 4.4 hingga 30 V | | | | |
| Rentang Operasi (Suhu Junction Tj_opr) | -40 hingga 125 °C | | | | |
| Rentang Operasi (Arus Keluaran IOUT) | 0 hingga 2.5 A | | | | |
| Karakteristik Elektrik (Tahanan-Hidup RON) | Typ.: 52 mΩ, Maks.: 90 mΩ (IOUT=1A, RILIM=11kΩ, Ta=25°C) | | | | |
| Karakteristik Elektrik (Arus Batas ILIM) | Min.: 1.84 A, Maks.: 2.98 A (RILIM=11kΩ, VIN-VOUT=2V) | | | | |
| Karakteristik Elektrik (Waktu Respons Hubung Singkat tSHORT) | Typ.: 1 μs | | | | |
| Karakteristik Elektrik (Waktu Respons Batas Arus tLIM) | Typ.: 30 μs | | | | |
| Paket (Nama) | TSOP6F | | | | |
| Paket (Ukuran typ.) | 2.9×2.8×0.8 mm | | | | |
| Cek Stok & Pembelian | Beli Online | Beli Online | Beli Online | Beli Online | Beli Online |Informasi Lebih Lanjut:
- Detail produk: TCKE601RA, TCKE601RL, TCKE602RM, TCKE603RA, TCKE603RL
- Halaman informasi eFuse IC Toshiba: eFuse ICs
- Panduan pemilihan produk small signal dan logic: Selection Guide
- Konten terkait eFuse IC: eFuse IC for robust power supply protection, Glosarium eFuse IC, Penggunaan dan fungsi dasar eFuse IC
- Ketersediaan di distributor online: TCKE601RA, TCKE601RL, TCKE602RM, TCKE603RA, TCKE603RL
